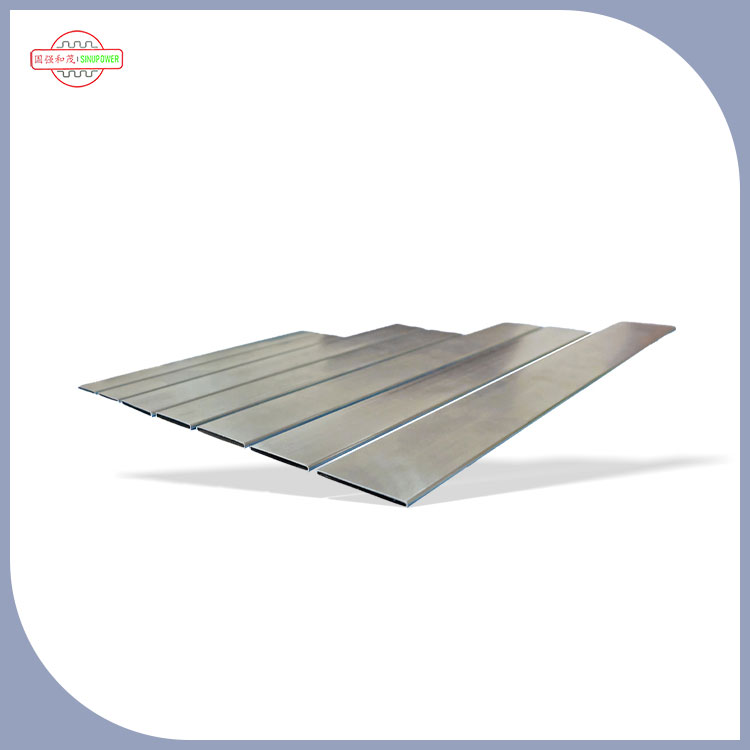

Синупауэр– специализированныйПроизводительпрецизионных термотрубок – производитАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюиз меди, алюминия и латуни, со швным соединением контактной сваркой, лазерной сваркой или пайкой. В автомобильных системах отопления и оборудовании HVAC сердечник отопителя отвечает за передачу тепла от охлаждающей жидкости двигателя в кабину. Трубка является сердцем этого теплообмена. Возможность использования нескольких материалов и различных процессов дает производителям сердечников нагревателей гибкость в подборе трубок в соответствии с их конкретными конструктивными требованиями: медь для максимальных тепловых характеристик, алюминий для легкого веса и коррозионной стойкости или латунь для сбалансированного соотношения цены и качества. Все три материала имеют плоский профиль B-типа, который максимизирует площадь поверхности в компактном пространстве системы отопления автомобиля, обеспечивая эффективную передачу тепла при минимизации физической площади сердечника.
Выбор материала – три варианта, одно решение для трубок
Алюминиевые латунные сердечники нагревателя с высокой теплопроводностьюдоступны в трех классах материалов. Выбор зависит от целевых показателей тепловых характеристик вашего нагревателя, ограничений по весу и параметров стоимости:
🟤 Медь
- Самая высокая теплопроводность
- Самый тяжелый из трех
- Самая высокая стоимость материала
- Хорошая устойчивость к коррозии
- Совместимость с сопротивлением, лазером или пайкой
⚪ Алюминий
- Высокая теплопроводность
- Самый легкий – ~30% веса меди.
- Самая низкая стоимость материала
- Отличная коррозионная стойкость
- Совместимость с сопротивлением, лазером или пайкой
🟡 Латунь
- Хорошая теплопроводность
- Умеренный вес
- Умеренная стоимость материала
- Хорошая устойчивость к коррозии
- Совместимость с сопротивлением, лазером или пайкой
📌 Примечание:Все три варианта материала производятся в виде сплющенных трубок типа B и могут быть соединены с помощью контактной сварки, лазерной сварки или пайки, что дает вам полную свободу выбора комбинации материала и процесса, которая подходит для вашей существующей производственной линии.
Методы сварки – три процесса, одна труба
В зависимости от требований к материалу и конструкции Sinupower производитАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюиспользование трех методов сварки – обеспечение прочных и герметичных соединений для всех вариантов материалов:
⚡ Контактная сварка
- Высокоскоростное производство
- Нет наполнителя
- Экономичность по объему
- Работает по меди, алюминию, латуни.
- Идеально подходит для производства сердечников нагревателей в больших объемах.
🔦 Лазерная сварка
- Узкая зона термического влияния
- Глубокое проплавление сварного шва
- Нулевой флюс или наполнитель
- Чистый шов без окислов.
- Идеально подходит для приложений с критически важными утечками
🔥 Пайка
- Соединение металлов с присадочным сплавом
- Отличная прочность суставов
- Работает с алюминием и латунью.
- Медь требует специального флюса
- Идеально подходит для сложных узлов ядра
Сравнение сварочных процессов: какой метод подходит вашему производству?
В таблице ниже сравниваются три процесса сварки, доступные дляАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюпо ключевым критериям выбора:
| Фактор выбора |
Контактная сварка |
Лазерная сварка |
Пайка |
| Скорость производства |
Высокий |
Умеренно-Высокий |
Умеренный |
| Утечка целостности |
Хороший |
Отличный |
Отличный |
| Зона термического влияния |
Умеренный |
Минимальный |
шире |
| Требуемый наполнитель |
Нет |
Нет |
Да (припой) |
| Совместимость меди |
✓
|
✓
|
Требуется специальный флюс |
| Совместимость с алюминием |
✓
|
✓
|
✓
|
| Совместимость с латунью |
✓
|
✓
|
✓
|
💡 Возможности Sinupower:Мы производим трубы типа Б, используя все три метода сварки. Мы можем порекомендовать оптимальный процесс на основе вашего выбора материала, требований к герметичности и объема производства.
Конструкция B-типа – почему плоский профиль?
Алюминиевые латунные сердечники нагревателя с высокой теплопроводностьюимеют сплющенный или овальный профиль, обычно называемый трубкой B-типа в производстве сердечников нагревателей. Этот дизайн не произволен; он служит трем конкретным инженерным целям:
📐 Увеличенная площадь поверхности
Уплощение трубки увеличивает площадь поверхности, доступной для теплопередачи, по сравнению с круглой трубкой той же площади поперечного сечения — на каждую трубку от охлаждающей жидкости к воздуху в кабине передается больше тепла.
📦 Компактная упаковка.
Сплющенный профиль уменьшает высоту каждой трубки, позволяя укладывать больше трубок на заданную глубину сердцевины, что максимизирует передачу тепла в пределах ограниченного пространства на приборной панели.
🔗 Совместимость базовой сборки
Профиль B-типа обеспечивает одинаковое расстояние между трубками для установки ребер, что позволяет автоматизировать укладку стержней и пайку на высокопроизводительных производственных линиях.
Этапы производства – от полосы до готовой трубы
ПроизводствоАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюследует стандартизированной производственной последовательности. Каждый этап контролируется для обеспечения стабильного качества для всех комбинаций материалов и процессов:
Шаг 1 – Выбор трубки
Качественная медная, алюминиевая или латунная лента подбирается исходя из конкретных требований и эксплуатационных характеристик сердечника нагревателя.
Шаг 2 – Сплющивание трубок
Полоса формуется в виде плоского или овального профиля типа B, что увеличивает площадь поверхности, доступную для теплопередачи внутри сердечника нагревателя.
Шаг 3 – Сварка труб
Плоский шов трубы соединяется контактной сваркой, лазерной сваркой или пайкой – в зависимости от материала и конструкции – для обеспечения прочных и герметичных соединений.
Шаг 4 – Определение размеров
Трубы калибруются по окончательным размерам с помощью ряда калибровочных штампов, что обеспечивает постоянство ширины, высоты и толщины стенок на протяжении всего производственного цикла.
Шаг 5 – Отрезка по длине
Трубы точно обрезаются до длины, указанной клиентом, и зачищаются от заусенцев, что обеспечивает ровные, чистые концы, готовые к установке ребер и прикреплению коллектора.
Шаг 6 – Проверка качества
Перед упаковкой каждая туба проходит проверку размеров, проверку на герметичность и визуальную проверку, что гарантирует, что с производственной линии сойдут только тубы, соответствующие требованиям.
Интеграция сердечника нагревателя – как трубка подходит к системе
Сердечники обогревателя являются важными компонентами автомобильных систем отопления и систем отопления, вентиляции и кондиционирования воздуха, отвечающими за передачу тепла от охлаждающей жидкости двигателя в кабину, чтобы сохранять ее теплой в холодную погоду. Сварные трубки типа B Sinupower являются основным элементом теплопередачи в этой системе:
🚗 Автомобильное отопление
- Передаёт тепло охлаждающей жидкости двигателя воздуху в салоне.
- Необходим для комфорта пассажиров в холодную погоду
- Компактная конструкция типа B помещается на приборной панели.
🏢 Система кондиционирования воздуха, вентиляции и кондиционирования воздуха
- Установки отопления, вентиляции и кондиционирования
- Аналогичный принцип теплопередачи с использованием горячей воды или хладагента.
- Доступен в исполнении из меди, алюминия или латуни в соответствии со спецификацией.
Основной процесс сборки
- Трубки типа B укладываются параллельно между слоями гофрированных ребер (алюминиевых или медных).
- Концы трубок вставляются в коллекторные пластины или узлы резервуаров.
- Весь сердечник соединяется посредством механического расширения, пайки или пайки.
- Готовый сердечник нагревателя проверяется на герметичность и устанавливается в модуль HVAC.
- Сплющенный профиль трубки обеспечивает такую эффективность штабелирования, одновременно увеличивая площадь поверхности для теплопередачи.
Качество и Сертификация
Сертификаты системы
-
ИАТФ 16949:2016– Автомобильное качество
-
ИСО 9001:2015– Управление качеством
-
ИСО 14001:2015- Относящийся к окружающей среде
-
ИСО 45001:2018– Здоровье и безопасность
Интеллектуальная собственность
-
2 патента на изобретения(с 2019 г.)
-
15 патентов на дизайн
-
16 патентов на полезные модели.
📋 Полные копии сертификатов предоставляются по запросу.
Партнерство и цепочка поставок
Ключевые отраслевые партнеры:
-
Саньхуа– Компоненты системы отопления, вентиляции и кондиционирования воздуха и управления температурным режимом
-
Данфосс– Решения для охлаждения и отопления
-
Панкл– Трансмиссия и тепловые системы
5000+
Годовая мощность тонн
20-25
Время выполнения рабочих дней
90+
Типы оборудования и инструментов
87,76%
Концентрация продаж в Восточном Китае
Упаковка:Деревянные ящики с антикоррозионной бумагой с ЛИК, пластиковыми торцевыми крышками и стальной лентой. FOB Шанхай или Нинбо; EXW доступен.
Персонализация – по вашим спецификациям
Синупауэр предлагает полный спектр услуг от проектирования до поставки по индивидуальному заказу.Алюминиевые латунные сердечники нагревателя с высокой теплопроводностью. Мы адаптируемся к вашим конкретным требованиям к конструкции сердечника нагревателя:
-
Материал:Медь, алюминий или латунь – мы поставляем продукцию той марки, которую вы укажете.
-
Процесс сварки:Контактная сварка, лазерная сварка или пайка – мы используем тот метод, который соответствует вашим требованиям к качеству и объему.
-
Размеры профиля:Ширина, высота, толщина стенок и длина настраиваются по вашим чертежам.
-
Поперечное сечение:Тип B (стандартный), круглый, D-образный, овальный или прямоугольный.
-
Конечная отделка:Квадратный вырез, с фаской, расширяющийся, расширенный или рифленый.
-
Обработка поверхности:Конверсионное покрытие, цинково-чешуйчатое, эпоксидное, анодированное (в зависимости от материала).
График индивидуальной разработки
-
Входные данные дизайна:Заказчик предоставляет чертежи, предпочтения по материалам и технологические требования.
-
Технико-экономическое обоснование:Команда инженеров проверяет сочетание материала и процесса.
-
Оснастка:Формовочные и сварочные штампы собственного изготовления – 15–20 рабочих дней.
-
Прототип:До 100 штук для тестирования заказчиком – только стоимость штампа.
-
Производство:Доступно полномасштабное производство с уровнем PPAP 3.
-
Доставка:Плановые поставки с сертификатами на материалы и отчетами о проверках.
Гарантия качества – проверенный контроль процесса
Каждая партияАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюследует нашей системе контроля качества:
-
Проверка сырья:Состав сплава, толщина и качество поверхности проверяются на входящих рулонах.
-
Внутрипроцессный мониторинг:Размеры формовки, качество сварного шва и температура отжига постоянно отслеживаются.
-
Проверка размеров:Ширина, высота, толщина стенок и длина измерены на 100% трубок.
-
Тестирование на утечку:Воздушно-подводная или гелиевая масс-спектрометрия по спецификации заказчика.
-
Целостность сварного шва:Визуальный и микроскопический контроль качества шва.
-
Механические испытания:Испытания на растяжение, разрыв и сплющивание каждой партии термообработки.
Устойчивое развитие
-
Энергия:Технология регенеративной горелки снижает расход газа на 18%.
-
Переработка:Использование материала на 98% – весь лом возвращается сертифицированным переработчикам.
-
Вода:Промывка с замкнутым контуром снижает расход воды на 40%, выбросы тяжелых металлов нулевые.
-
Согласие:Соответствует RoHS и REACH.
-
Возможность вторичной переработки материала:Медь, алюминий и латунь полностью подлежат вторичной переработке с использованием хорошо зарекомендовавших себя способов утилизации.
Часто задаваемые вопросы
Вопрос: Какие материалы доступны для изготовления трубок сердечника нагревателя? О: Мы предлагаем медь, алюминий и латунь. Выбор материала зависит от тепловых характеристик, веса и стоимости сердечника вашего обогревателя.
Вопрос: Какой процесс сварки лучше всего подходит для моего применения? Ответ: Контактная сварка идеально подходит для крупносерийного производства. Лазерная сварка обеспечивает превосходную герметичность с минимальными тепловыми искажениями. Пайка предпочтительна для сложных узлов или алюминиевых сердечников.
Вопрос: Почему для сердечников нагревателей используется плоский профиль типа B? A: Сплющенная форма увеличивает площадь поверхности для теплопередачи, одновременно уменьшая высоту каждой трубки, что позволяет укладывать больше трубок в компактный узел сердечника нагревателя.
Вопрос: Каково типичное время выполнения производственных заказов? О: Стандартное время выполнения заказа составляет 20–25 рабочих дней для заказов до 50 000 штук. Изготовление индивидуального инструмента добавляет 15–20 рабочих дней.
Вопрос: Можете ли вы изготовить профили поперечного сечения по индивидуальному заказу? А: Да. Помимо стандартного профиля типа B, мы производим круглые, D-образные, овальные и прямоугольные трубы для специализированных конструкций сердечников нагревателей.
Вопрос: Предоставляете ли вы сертификаты материалов при отправке? А: Да. Каждая поставка включает сертификаты заводских испытаний (MTC), отчеты о проверке размеров и документацию по испытаниям на утечку в соответствии с требованиями заказчика.
Синупауэр поставляетАлюминиевые латунные сердечники нагревателя с высокой теплопроводностьюиз меди, алюминия или латуни – с возможностью поддержки контактной сварки, лазерной сварки или пайки. Мы приглашаем производителей сердечников нагревателей, поставщиков автомобильных систем отопления, вентиляции и кондиционирования воздуха и инженеров тепловых систем связаться с нами для получения образцов, руководства по процессу или совместного анализа конструкции.
Инженерный обзор:Г-н Гао Цян, основатель Sinupower – более 20 лет занимается экструзией алюминия и терморегулированием, включая ранее руководящее руководство в производственных компаниях из списка Fortune 500.
