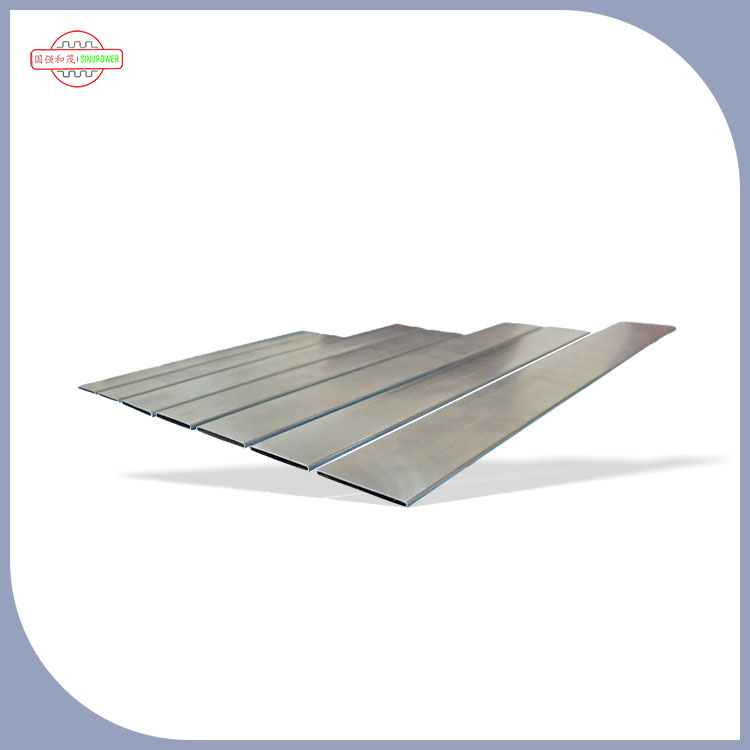

Лазерная сварка, герметичное соединение, трубка с сердечником нагревателя

Для производителей автомобильной системы отопления, вентиляции и кондиционирования надежность сердечника нагревателя начинается с целостности шва труб.Синупауэр– посвященныйПроизводительпрецизионных алюминиевых термических компонентов – производитЛазерная сварка, герметичное соединение, трубка с сердечником нагревателяс использованием технологии мощного волоконного лазера. Этот процесс создает непрерывный однородный сварной шов, который исключает пути утечки, характерные для труб, сваренных контактной сваркой или сваренных механическим способом. Сплющенный профиль B-типа увеличивает площадь поверхности для теплопередачи, а сварной лазером шов обеспечивает структурную целостность при термоциклировании и давлении охлаждающей жидкости. Результат: сердечники отопителя, которые надежно работают на протяжении всего срока службы автомобиля. Будучи ведущимпроизводитель трубок с сердечником нагревателяКомпания Sinupower обслуживает поставщиков систем отопления, вентиляции и кондиционирования воздуха по всему миру, предлагая надежные, герметичные решения.

Почему лазерная сварка важна для трубок с сердечником нагревателя

Синупауэр'sЛазерная сварка, герметичное соединение, трубка с сердечником нагревателяпроизводится с использованием процесса, который обеспечивает измеримые преимущества по сравнению с традиционными методами изготовления труб:

Производительность с нулевой утечкой

• Лазерная сварка обеспечивает непрерывный однородный сварной шов без пор и микротрещин, что исключает основной вид отказа сердечников нагревателя.
• Постоянная глубина проплавления сварного шва (обычно 0,5–1,2 мм) гарантирует, что соединение будет соответствовать прочности основного материала или превосходить ее.
• Тестирование на утечку гелия в каждой производственной партии подтверждает уровень утечки ниже 0,5 г/год на трубку.
• Не требуется присадочный материал после сварки, что исключает риск появления остатков флюса или охрупчивания припоя.

Превосходная эффективность теплопередачи

• Сплющенный профиль типа B увеличивает соотношение площади поверхности к объему, обеспечивая более быструю передачу тепла от охлаждающей жидкости к воздуху в салоне.
• Гладкое внутреннее отверстие минимизирует сопротивление потоку и перепад давления на сердцевине нагревателя.
• Равномерная толщина стенок (допуск ±0,05 мм) обеспечивает постоянную теплопроводность по всей длине трубы.

Повышенная долговечность при термоциклировании

• Лазерная сварка создает металлургическую связь, которая выдерживает многократное тепловое расширение и сжатие без усталостного растрескивания.
• Совместим с алюминиевыми сплавами АА3003 и АА3102, выбранными из-за их превосходной теплопроводности (200–220 Вт/м·К) и формуемости.
• Проверено на более чем 10 000 термических циклов от -40°C до +120°C без ухудшения качества сварного шва.

Чистое производство без флюсов

• Лазерная сварка устраняет необходимость во флюсе или паяльной пасте, снижая риск загрязнения и упрощая последующую сборку.
• Никаких брызг при сварке или окисления поверхности – трубы готовы к прикреплению ребер и пайке коллектора сразу после сварки.
• Последовательная геометрия сварных швов позволяет автоматически вставлять ребра и укладывать стержни без проблем с выравниванием.

Труба типа B, сваренная лазером, по сравнению с обычной трубой со швом

Производственный процесс – от рулона до готовой трубы

ПроизводствоЛазерная сварка, герметичное соединение, трубка с сердечником нагревателяследует строго контролируемому шестиэтапному процессу от рулонной заготовки до готовой трубы:

Шаг 1 – Выбор материала

• Базовые материалы: алюминиевые сплавы АА3003 и АА3102, выбранные с учетом теплопроводности, формуемости и совместимости с пайкой.
• Поступающий рулонный прокат проверяется на химический состав и качество поверхности.
• Диапазон толщины материала: от 0,20 мм до 0,60 мм в зависимости от требований применения.

Шаг 2 – Формирование полосы

• Алюминиевая полоса формуется в профиль типа B – уплощенное овальное сечение, характерное для трубок сердцевины нагревателя.
• Прецизионные формовочные штампы обеспечивают постоянство размеров профиля по всей длине рулона.
• Линейное лазерное измерение контролирует геометрию профиля для соблюдения допусков.

Шаг 3 – Лазерная сварка

• Мощный волоконный лазер (1–3 кВт) подает сфокусированную энергию на шов трубы, создавая шов «замочной скважины» с глубоким проплавлением и узкой шириной.
• Защитный газ (аргон или гелий) защищает сварочную ванну от окисления.
• Мониторинг сварных швов в режиме реального времени отслеживает глубину провара, ширину сварного шва и пористость, автоматически отбраковывая участки, не соответствующие техническим требованиям.

Шаг 4 – Отжиг сварного шва

• Локальный послесварочный отжиг снимает остаточное напряжение в зоне сварного шва, не влияя на состояние основного материала.
• Обеспечивает, чтобы область сварного шва имела такую ​​же пластичность и формуемость, что и остальная часть трубы.

Шаг 5 – Определение размера и обрезка по длине

• Трубы калибруются по окончательным размерам с помощью ряда калибровочных штампов.
• Отрежьте на длину, указанную клиентом, с помощью прецизионного пильного или режущего оборудования.
• Концы зачищены и подготовлены для установки ребер или крепления жатки.

Шаг 6 – 100% проверка на утечку

• Каждая трубка подвергается тестированию на герметичность с помощью гелиевой масс-спектрометрии для проверки герметичности.
• Критерий приемки: утечка ≤0,5 г/год.
• Трубы, не прошедшие проверку, автоматически отбраковываются, что гарантирует, что с производственной линии не покинет ни одна дефектная трубка.

Область применения – сердечники нагревателей для автомобильной системы отопления, вентиляции и кондиционирования воздуха

Как доверенное лицопоставщик сердечников автомобильных обогревателейПродукты Sinupower используются на нескольких автомобильных платформах:

Основные приложения

• Системы вентиляции и кондиционирования легковых автомобилей:Основной компонент обогрева салона седанов, внедорожников и легких грузовиков.
• Климат-контроль коммерческого автомобиля:Сердечники обогревателей для тяжелых условий эксплуатации для грузовых автомобилей, автобусов и внедорожной техники.
• Управление температурой электромобиля:Интегрирован в системы отопления электромобилей (тепловой насос или конфигурации резистивного отопления).
• Приточно-вытяжные установки HVAC:Используется в зданиях и промышленных системах отопления, где требуются компактные, герметичные теплообменники.

Точки интеграции в блоке сердцевины нагревателя

• Трубки вставляются между стопками ребер и расширяются или спаиваются, образуя стержневой блок.
• Концы трубок соединяются с входными/выходными коллекторами посредством пайки или механического соединения.
• Охлаждающая жидкость (охлаждающая жидкость двигателя или отопительная жидкость электромобиля) протекает через внутреннюю часть трубки, а воздух проходит через ребристую поверхность.
• Передача тепла происходит от жидкости через стенки трубы и ребра к воздуху кабины.

Совместимость с процессами сборки

• Наши трубки совместимы как с пайкой в ​​контролируемой атмосфере (CAB), так и с вакуумной пайкой.
• Гладкий сварной шов, не содержащий оксидов, не требует дополнительной очистки перед пайкой, что сокращает количество этапов процесса и риски загрязнения.
• Профили и длины трубок можно настроить в соответствии с конкретной геометрией сердцевины и требованиями платформы автомобиля.

Сертификаты качества и стандарты производства

Производственные процессы Sinupower работают в соответствии со следующими сертифицированными системами:

📋 Полные копии сертификатов предоставляются по запросу.

Интеллектуальная собственность

• 2 патента на изобретения– включая запатентованную систему лазерной сварки для труб типа B.
• 15 патентов на дизайн– охватывает уникальные профили труб и геометрию сердечника нагревателя.
• 16 патентов на полезные модели.– сосредоточено на совершенствовании процессов формовки и сварки труб.

Возможности индивидуальной настройки трубок с сердечником нагревателя

Размерная настройка

• Ширина трубки:От 12 мм до 40 мм (по указанию заказчика)
• Высота трубки:От 1,5 до 5,0 мм (сплющенный профиль)
• Толщина стенки:от 0,20 мм до 0,60 мм
• Длина:От 100 мм до 2000 мм (отрезка по длине по заказу)
• Толерантность:±0,05 мм по критическим размерам

Варианты сплавов и покрытий

• АА3003:Стандартный сплав – хорошая теплопроводность и формуемость, устойчив к коррозии.
• АА3102:Вариант более высокой прочности – подходит для более высокого давления или более требовательных применений.
• Обработка поверхности:Дополнительное цинковое покрытие или конверсионное покрытие для повышения коррозионной стойкости.

Параметры конечной формы

• Квадратный разрез– стандарт для вставки заголовка
• Скошенные концы– для облегчения сборки и установки уплотнения
• Расширенные концы– для механических соединений коллектора
• Пользовательские торцевые профили— по чертежу заказчика

Процесс разработки

1. Подача требования:Заказчик предоставляет спецификации, чертежи или целевые показатели производительности.
2. Технико-экономическое обоснование:Команда инженеров оценивает материал, профиль и параметры сварки.
3. Конструкция оснастки:Формовочные и сварочные штампы собственного производства.
4. Запуск прототипа:До 100 штук для проверки заказчиком — только стоимость штампа.
5. Производство:Доступно полномасштабное производство с уровнем PPAP 3.
6. Доставка:Плановые поставки с сертификатами на материалы и отчетами о проверках.

Обеспечение качества – как мы обеспечиваем надежное качество сварных швов

Каждая партияЛазерная сварка, герметичное соединение, трубка с сердечником нагревателяпроходит строгий контроль качества:

Контроль сырья

• Алюминиевые рулоны поставляются с металлургических заводов, сертифицированных по стандарту ISO 14001, с полной отслеживаемостью материала.
• Входной контроль: химический состав (ОЭС), качество поверхности и проверка толщины.

Внутрипроцессный контроль

• Формирование:Мониторинг размеров в режиме реального времени с контролем обратной связи для поддержания точности профиля.
• Лазерная сварка:Мощность, скорость и расход защитного газа постоянно контролируются. Качество сварного шва проверено с помощью встроенной оптической когерентной томографии (ОКТ).
• Отжиг:Локализованный индукционный отжиг с контролем температуры для обеспечения однородной зернистой структуры в зоне сварного шва.

Заключительная проверка

• Размер:Внешний диаметр, ширина, высота и толщина стенки измеряются в 3 точках на трубку.
• Тест на утечку:Гелиевая масс-спектрометрия – 100% пробирок, ≤0,5 г/год.
• Проверка сварных швов:Визуальная и микроскопическая проверка целостности сварного шва.
• Механический:Испытания на растяжение и разрыв для каждой партии термообработки.

Эти процедуры гарантируют, что каждая поставка соответствует строгим требованиям качества, предъявляемым к автомобильным системам отопления, вентиляции и кондиционирования.

Устойчивое развитие и соблюдение экологических требований

Энергоэффективность

• Лазерная сварка потребляет значительно меньше энергии, чем традиционная пайка в печи, что снижает выбросы углекислого газа.
• Технология регенеративной горелки в процессах отжига снижает расход газа на 18%.

Переработка и сокращение отходов

• Использование материала на 98 % — весь алюминиевый лом сортируется и возвращается сертифицированным переработчикам.
• В процессе сварки не используется флюс или паяльная паста, что исключает потоки опасных отходов.

Согласие

• Соответствует RoHS – в материалах и процессах нет запрещенных веществ.
• Соответствие REACH – все сплавы и химические вещества для обработки соответствуют действующим экологическим стандартам ЕС.

Часто задаваемые вопросы о трубках с сердечником нагревателя, сваренных лазером

Свяжитесь с Sinupower – Решения для трубок с нагревательным сердечником

Синупауэр поставляетЛазерная сварка, герметичное соединение, трубка с сердечником нагревателяЭто позволяет производителям автомобильной системы отопления, вентиляции и кондиционирования воздуха производить сердечники нагревателей с превосходной надежностью, стабильными тепловыми характеристиками и более низкой общей себестоимостью производства. Мы приглашаем OEM-производителей, поставщиков систем отопления, вентиляции и кондиционирования первого уровня и производителей сердечников нагревателей связаться с нами для получения образцов, технических паспортов или совместного анализа конструкции.
