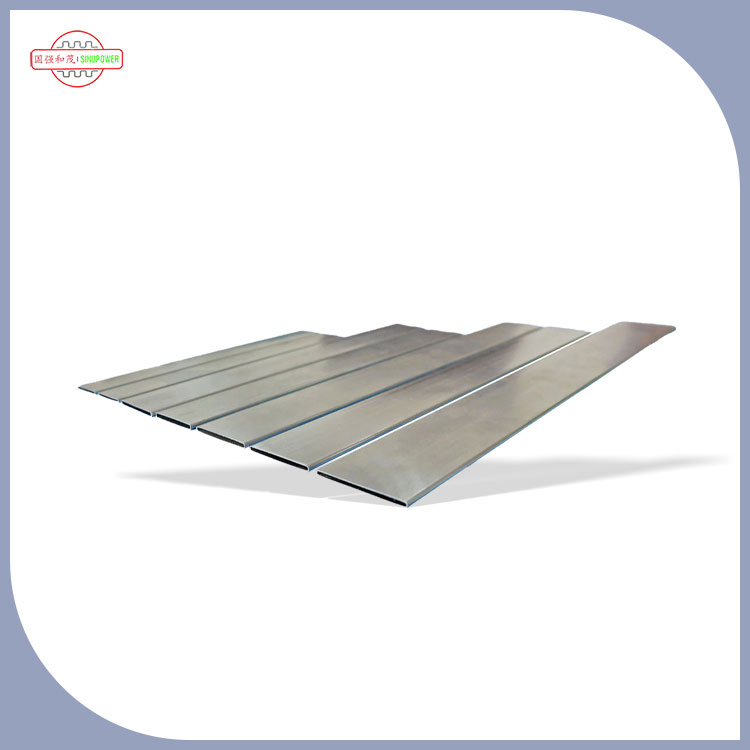

B-трубки для складного радиатораиграет основную роль в обеспечении циркуляции и теплопередачи основного теплообменного агента, адаптируясь к структурным характеристикам складного радиатора, принимая во внимание эффективность теплопередачи, прочность конструкции и адаптируемость сборки. Это основной носитель для достижения функции рассеивания тепла, и его конкретную функцию можно разобрать на следующие ключевые аспекты:
1. Закрытый канал циркуляции теплообменной среды активной зоны.
Являясь эксклюзивным каналом потока для охлаждающих сред, таких как вода, антифриз на основе этиленгликоля и термомасло, он обеспечивает направленную циркуляцию среды внутри радиатора, предотвращает утечку среды и обеспечивает стабильную работу замкнутого цикла системы отвода тепла. Это «передающий сосуд» для передачи тепла от конца источника тепла к концу рассеивания тепла радиатора, и все способы теплопередачи основаны на потоке среды внутри B-трубки.
2. Эффективная проводимость и обмен тепла.
С одной стороны, стенка трубы B непосредственно контактирует с теплообменными компонентами или высокотемпературной средой на конце источника тепла, быстро поглощая тепло и отводя его наружу от стенки трубы; С другой стороны, внешняя сторона стенки трубки тесно прикреплена к ребрам рассеивания тепла складного радиатора, передавая поглощенное тепло ребрам, а затем расширяя площадь рассеивания тепла через ребра для выполнения принудительной конвекционной теплопередачи с воздухом, завершая полный процесс теплопередачи «поглощение тепла, массообмен, выделение тепла». Теплопроводность и структура стенки трубки напрямую определяют базовую эффективность теплопередачи радиатора.
3.Монтаж и опора конструкции складных конструкций.
Основная особенность складного радиатора заключается в том, что ребра расположены в сложенном виде для экономии места и увеличения плотности. Форма поперечного сечения и конструктивные размеры трубки B специально адаптированы к такой схеме складывания и могут быть точно вставлены в зарезервированные пазы или монтажные отверстия складных ребер, обеспечивая плотную сборку между трубками и ребрами. В то же время, как каркасный компонент сердцевины радиатора, он берет на себя поддерживающую роль ребер и всей конструкции, выдерживает среднее давление, монтажное напряжение и вибрационное воздействие во время использования, обеспечивает стабильность складной конструкции и позволяет избежать деформации сердцевины и разделения трубки и ребер.
4.Подшипник и защита от уплотнения обеспечивают надежность системы.
Во время работы системы охлаждения внутри существует определенное давление, и труба B должна иметь соответствующую способность выдерживать давление, чтобы выдерживать внутреннее давление, создаваемое циркуляцией среды, и предотвращать разрыв стенки трубы и утечку; В то же время конструкция порта B-образной трубки адаптирована к конструкции уплотнения водяной камеры/торцевой крышки радиатора, которая взаимодействует с соединениями и уплотнениями, образуя полную закрытую систему, предотвращая утечку среды и адаптируясь к долгосрочным потребностям стабильной работы складного радиатора в различных условиях работы (например, промышленное оборудование, новые энергетические батареи, электронное рассеивание тепла и т. д.).
Оптимизация сопротивления потоку и однородности теплопередачи
Внутренний диаметр, профиль поперечного сечения и конструкция проточного канала B-образной трубки были оптимизированы для снижения гидравлического сопротивления и энергопотребления циркуляционного насоса при обеспечении средней скорости потока. В то же время среда внутри трубы течет равномерно, избегая неравномерной теплопередачи, вызванной слишком высокой или слишком низкой локальной скоростью потока. В сочетании с высокой плотностью расположения сложенных ребер распределение температуры в зоне теплопередачи всего ядра радиатора становится более сбалансированным, что улучшает согласованность общего эффекта рассеивания тепла.
Кроме того, в ответ на требования к легкости и компактности складных радиаторов B-трубки обычно изготавливаются из тонкостенных и эффективных теплообменных материалов (таких как алюминиевый сплав и медный сплав), которые могут обеспечить теплопередачу и способность выдерживать давление при одновременном снижении общего веса радиатора. Это соответствует цели проектирования складных конструкций «малый объем, высокая мощность рассеивания тепла» и является ключевым компонентом складных радиаторов для достижения эффективного, компактного и надежного рассеивания тепла.
