Как плоскоовальные трубы улучшают работу теплообменника в ограниченном пространстве?

Абстрактный: Плоские овальные трубышироко используются в теплообменниках с оребренными трубками, поскольку помогают сбалансировать две вещи, с которыми постоянно сталкиваются клиенты: сильную теплопередачу и низкое сопротивление со стороны воздуха. В этой статье рассказывается, что такое плоскоовальные трубки, где они проявляются, наиболее распространенные болевые точки покупателей (перепад давления, шум, ограничения производительности, коррозия, несоответствие размеров, проблемы с соединением), а также практический контрольный список, который поможет вам выбрать правильную трубку для вашего проекта. Вы также найдете сравнительную таблицу, советы по выбору и часто задаваемые вопросы, чтобы вы могли перейти от «не знаете, что спросить» к «уверенному решению о покупке».

Оглавление

• Контур
• Что такое плоскоовальные трубки?
• Болевые точки клиентов и как помогают плоскоовальные трубки
• Где обычно используются плоскоовальные трубы
• Сравнительная таблица плоских овальных и круглых трубок
• Практическое руководство по выбору
• Контрольный список качества перед размещением заказа
• Замечания по проектированию, которые предотвращают дорогостоящие доработки
• Часто задаваемые вопросы
• Следующие шаги

Контур

1. Определите, что такое плоскоовальные трубы и почему их форма имеет значение.
2. Свяжите форму с реальными проблемами: сопротивлением воздушному потоку, шумом, площадью основания, контактом ребер и эксплуатационными расходами.
3. Покажите типичные приложения и критерии решения.
4. Сравните плоскоовальные трубки с круглыми трубками в удобной для покупателя таблице.
5. Предоставьте контрольный список выбора: материалы, размеры, допуски, метод соединения, стратегия коррозии и проверка.
6. В заключение опишите последующие действия и простой способ связаться с поставщиком.

Что такое плоскоовальные трубки?

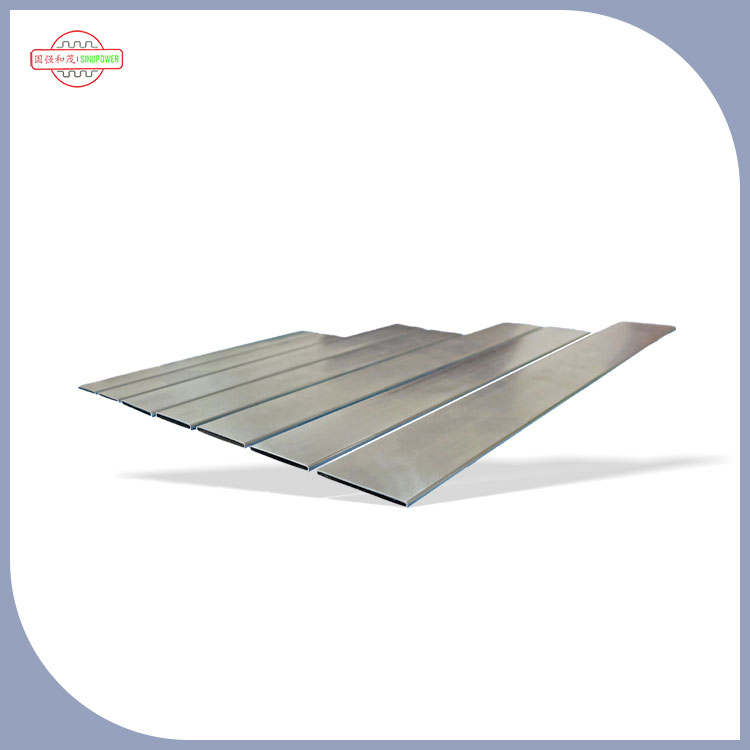

Плоские овальные трубыпредставляют собой теплообменные трубки овального сечения, имеющие более «плоский» профиль, чем традиционная круглая трубка. В теплообменниках с оребренными трубками трубка является магистралью для рабочей жидкости (воды, хладагента, гликоля, масла и т. д.), а ребра помогают обмениваются теплом с воздухом. Форма трубки влияет на то, как воздух обтекает змеевик, как крепятся ребра и сколько тепла вы можете передать на единицу площади.

Думайте о плоскоовальных трубках как о практическом обновлении геометрии: они могут уменьшить сопротивление со стороны воздуха, сохраняя при этом сильный теплообмен. Эта комбинация часто приводит к уменьшению змеевиков, более тихим вентиляторам, более низкому энергопотреблению или более широкому запасу мощности в случае загрязнения устройства.

Многие покупатели впервые рассматривают плоскоовальные трубы, когда сталкиваются с одним из этих ограничений:ограниченное пространство для установки, строгие энергетические цели, пределы шума, илипотолки с перепадом давления. Если это звучит знакомо, продолжайте читать — эта форма может быть очень прямым решением, если ее правильно указать.

Болевые точки клиентов и как помогают плоскоовальные трубки

Покупка теплообменных трубок – это не только вопрос «размера трубки». Большинство проектов терпят неудачу или задерживаются из-за скрытых ограничений: Падение давления на стороне воздуха, посадка ребер, коррозия, совместимость соединений и постоянство размеров от партии к партии. Вот как плоскоовальные трубки могут решить наиболее распространенные болевые точки.

• Болевая точка 1: высокое падение давления на стороне воздуха и возрастающая мощность вентилятора.
  Во многих конструкциях катушек сопротивление воздушной стороны доминирует над эксплуатационными расходами. Плоскоовальные трубки могут представлять собой низкопрофильное препятствие для воздушного потока. помогает уменьшить падение давления. Это может означать меньшие размеры вентиляторов, более низкую скорость вращения вентиляторов или более стабильную работу при накоплении пыли.
• Болевая точка 2: «Нам нужно больше мощностей, но занимаемая площадь не может расти»
  Когда вы не можете увеличить глубину катушки или лобовую площадь, вы начинаете оптимизировать геометрию. Плоские овальные трубы могут поддерживать компактную компоновку катушек, часто помогает дизайнерам выжать больше производительности из того же пространства, улучшая движение воздуха через пакет ребер.
• Болевая точка 3: ограничения по уровню шума (коммерческая система отопления, вентиляции и кондиционирования, транспорт и комфорт жилых помещений)
  Если вы можете уменьшить сопротивление со стороны воздуха, вы часто уменьшите мощность вентилятора, необходимую для достижения той же скорости потока — это один из самых надежных способов. пути к снижению шума, поскольку вы можете запускать вентилятор медленнее, не жертвуя при этом производительностью.
• Болевая точка 4: неравномерный контакт ребра с трубкой и неравномерная теплопередача.
  Ребристые змеевики полагаются на хороший механический контакт между ребрами и трубками. Плохая размерная стабильность приводит к расшатыванию ребер, более высокому термическому сопротивлению, и разброс производительности. Плоскоовальные трубы часто сочетаются с конструкциями ребер, обеспечивающими стабильную зону контакта — при условии контроля допусков.
• Болевая точка 5: Коррозия, утечки или преждевременные выходы из строя в суровых условиях.
  Материал трубки, состояние поверхности и стратегия нанесения покрытия имеют такое же значение, как и форма. Плоскоовальные трубы доступны в различных вариантах материала. что позволяет бороться с конкретными рисками коррозии (влажность, солевой туман, чистящие химикаты, промышленные выхлопы).
• Болевая точка 6: проблемы соединения (пайка, сварка, расширение и разъемы)
  Форма концов, качество шва и повторяемость размеров напрямую влияют на то, насколько плавно трубы соединяются с коллекторами и насколько надежно соединения проходят испытания. Наилучшие результаты достигаются при предварительном определении метода соединения, а затем подборе материала трубы и допусков к этому методу.

Если у вас когда-либо была катушка, которая выглядела великолепно на бумаге, но не работала в полевых условиях, обычно это связано с одним из пунктов выше. не был достаточно четко определен в спецификации трубки.

Где обычно используются плоскоовальные трубы

Плоско-овальные трубы используются во многих отраслях промышленности, поскольку их преимущества (эффективность воздушного потока, компактность и стабильная интеграция ребер) применяются ко многим воздухо-жидкостным теплообменникам.

• Катушки отопления, вентиляции и кондиционирования воздухадля коммерческих зданий и энергосберегающей модернизации
• Автомобильные и транспортные теплообменникигде поток воздуха, шум и упаковка сильно ограничены
• Холодильные системы(конденсаторы и испарители) с целью повышения производительности на квадратный метр
• Промышленное охлаждениегде непрерывная работа делает мощность вентилятора основной статьей затрат в течение всего срока службы
• Чистые помещения и чувствительные средыгде важен низкий уровень шума и предсказуемая производительность

На практике «правильный» выбор зависит от ваших приоритетов: минимальный перепад давления, максимальная производительность, устойчивость к коррозии или простота изготовления. Хороший поставщик поможет вам привести геометрию трубы в соответствие с этими приоритетами, а не предлагать универсальный вариант.

Сравнительная таблица плоских овальных и круглых трубок

Практическое руководство по выбору

Самый быстрый способ избежать задержек — это указать Плоскоовальные трубы как инженер и приобрести их как менеджер проекта: определите, что важно, зафиксируйте допуски и согласуйте трубу с вашим методом соединения и испытаний.

• 1) Подтвердите свои условия эксплуатации
  Определите рабочую жидкость, диапазон давления, рабочую температуру и воздействие на чистку/обслуживание. Это сузит выбор материала и толщины стенок.
• 2) Выбирайте материал исходя из окружающей среды, а не привычки.
  Для агрессивных или прибрежных сред стратегия коррозии не является обязательной. Подумайте, нужна ли вам нержавеющая сталь, сталь с покрытием или другие решения. в зависимости от вашей системы и требований соответствия.
• 3) Определите размеры, которые влияют на посадку ребра.
  Плоскоовальные трубы требуют четкого определения основных/второстепенных размеров, угловых радиусов (если применимо) и допустимых диапазонов овальности/плоскостности. Если ребра штампованы или штампованы в соответствии с трубкой, набор допусков имеет большое значение.
• 4) Заблаговременно определите способ присоединения.
  Независимо от того, расширяете ли вы, паяете, привариваете или механически соединяете коллекторы, состояние концов вашей трубы и требования к поверхности меняются. Изменения в соединениях на поздней стадии являются частой причиной переделки катушек.
• 5) Планируйте технологичность и время выполнения заказа.
  Если вам нужны нестандартные длины, обработка концов, специальные покрытия или нестандартные допуски, включите это в свое расписание. Вам также понадобятся предварительные образцы перед массовым производством.

Здесь опытный производитель может сэкономить вам недели. Например,Теплопередающие трубки Sinupower Changshu Ltd.основное внимание уделяется теплообменным трубкам, используемым в змеевиках и теплообменниках, и проекты обычно продвигаются быстрее, если вы заранее делитесь своим чертежом катушки, характеристиками плавников и методом соединения.

Контрольный список качества перед размещением заказа

Плоско-овальные пробирки могут дать превосходные результаты, но только в том случае, если продукт однородный. Вот удобный для покупателя контрольный список, который вы можете скопировать в свой запрос предложения.

1. Размерная последовательность:Основные/второстепенные размеры, прямолинейность и допуски по длине соответствуют инструментам и коллекторам вашего плавника.
2. Состояние поверхности:чистая, контролируемая поверхность, подходящая для вашего метода соединения (особенно для пайки или сварки).
3. Контроль толщины стенки:достаточен для требований к давлению и процессов формования без увеличения веса и затрат.
4. Целостность шва (если применимо):стабильное качество сварных швов и план испытаний, соответствующий вашему уровню риска.
5. Подход к тестированию на утечку:определить метод испытания под давлением и критерии приемки до начала производства.
6. Прослеживаемость:идентификатор партии, ожидаемые результаты сертификации материалов и записи проверок, соответствующие вашим внутренним требованиям по обеспечению качества.
7. Упаковка и защита:Избегайте вмятин и царапин при транспортировке, которые могут испортить вставку ребра и стать причиной брака.

Если вы были обожжены фразой «хорошо выглядит до сборки», то контроль размеров и защита упаковки обычно являются двумя самыми большими улучшениями, которые вы можете потребовать.

Замечания по проектированию, которые предотвращают дорогостоящие доработки

Вот практические детали, которые часто упускаются из виду до первого запуска производства:

• Дизайн воротника плавника имеет значение
  Даже небольшие изменения в геометрии трубки могут изменить силу вставки ребер, контактное сопротивление и процент брака. Совместите инструмент ребра с полем допуска трубки.
• Не занижайте и не превышайте допуски
  Чрезмерно жесткие допуски увеличивают стоимость и время выполнения заказа; слишком слабые допуски приводят к сбоям в сборке. Целевые допуски, соответствующие возможностям вашего процесса изготовления рулонов.
• Учитывайте толщину покрытия (если используется).
  Защитные покрытия могут изменить характеристики посадки и соединения. Если покрытие является частью вашего плана защиты от коррозии, включите его в предположения о размерах и процессе.
• Прототип вашего реального процесса
  Короткий пилотный запуск с использованием фактической установки ребер, соединения коллектора и испытания под давлением выявит проблемы быстрее, чем любая модель в электронной таблице.

Часто задаваемые вопросы

Вопрос 1: Всегда ли плоскоовальные трубки лучше круглых?
О: Не всегда. Плоско-овальные трубки незаменимы, когда ограничивающим фактором является сопротивление со стороны воздуха, шум или упаковка. Круглые трубы могут стать отличным выбором для строго стандартизированных конструкций, где приоритетом являются простота и широкая совместимость инструментов.

Вопрос 2. Какую самую большую ошибку совершают покупатели при заказе плоскоовальных трубок?
Ответ: Опуская ключевые детали допуска. Если в запросе цен не указано четкое соответствие размеров (включая ожидаемую плоскостность/овальность), вы рискуете столкнуться с проблемами прилегания ребер, изменением характеристик катушки и большим количеством брака во время сборки.

В3: Снижают ли плоскоовальные трубы эксплуатационные расходы?
О: Могут. Если конструкция снижает падение давления на стороне воздуха, вы можете достичь той же производительности при более низкой мощности вентилятора или более низкой скорости вращения вентилятора, что часто приводит к экономии энергии и снижению шума.

В4: Какую информацию я должен отправить поставщику для быстрого расчета цены?
О: Расскажите о размерах трубок, предпочтениях в материалах, необходимой длине, ожидаемом годовом объеме, методе присоединения (к коллекторам), диапазоне давления/температуры, а также любых требованиях к коррозии или покрытию. Простой чертеж катушки и характеристики плавников могут значительно ускорить процесс.

Вопрос 5: Как проверить качество, не замедляя процесс закупок?
Ответ: Попросите набор предварительных образцов, запросите протоколы проверки размеров, определите метод испытания на утечку и критерии приемки, а также договоритесь о защите упаковки. Это позволяет сосредоточить контроль качества и избежать неожиданностей во время сборки.

Следующие шаги

Плоско-овальные трубки — это не просто «другая форма» — это практический рычаг для повышения эффективности воздушного потока, компактности и стабильности работы. когда конструкция вашего обменника выходит за пределы реальных возможностей. Ключевым моментом является рассмотрение трубки как части системы: ребра, коллекторы, метод соединения и окружающая среда. все нужно рассматривать вместе.

Если вы оцениваете плоскоовальные трубы для предстоящего проекта змеевика или теплообменника, заранее поделитесь своим чертежом и условиями эксплуатации, чтобы поставщик мог рекомендовать наиболее подходящую спецификацию труб и план проверки. Для получения подробной информации о поддержке продукта и производственных возможностях,связаться с намивТеплопередающие трубки Sinupower Changshu Ltd.и давайте превратим ваши ограничения в надежное, готовое к использованию решение.
