Краткое содержание статьи

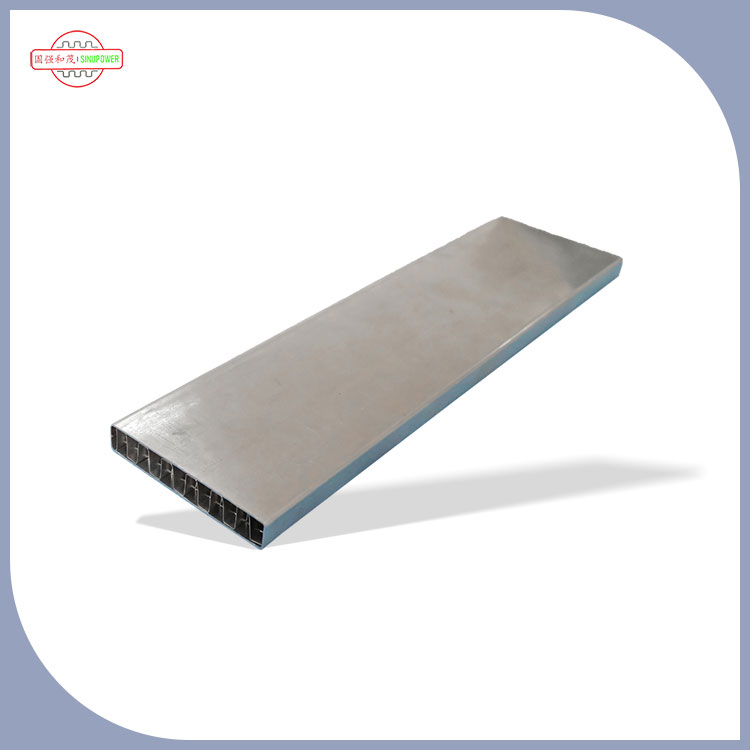

Прямоугольные трубыпоявляются в более современных теплообменниках и тепловых системах по простой причине: они могут обеспечить высокую эффективность теплопередачи в ограниченном пространстве, помогая инженерам контролировать поток воздуха, перепад давления и геометрию змеевика. В этой статье объясняется, в чем смысл использования прямоугольных трубок, какие болевые точки они устраняют (а какие нет), как их правильно указать и какие проверки качества следует требовать, чтобы избежать дорогостоящих сюрпризов. Вы также получите практическую сравнительную таблицу, контрольные списки выбора и раздел часто задаваемых вопросов, которым вы сможете поделиться со своей командой.
Если вы покупаете трубки для теплообменника, скорее всего, вы не теряете сон из-за «трубок» в целом — вы теряете сон из-за того, какие трубки могут сломаться: целевые показатели производительности, производительность сборки и графики поставок. Вот болевые точки, которые появляются снова и снова:
Прямоугольные трубы не решат волшебным образом каждую из этих проблем, но если они выбраны для правильной работы и правильно настроены, они могут решить сразу несколько проблем.
Прямоугольные трубы изменяют геометрию канала потока и способ соединения трубы с ребрами или пластинами. Это звучит академично, пока вы не увидите практический эффект:
Короче говоря: профиль дает вам еще один рычаг, который можно использовать, когда круглые трубы не могут обеспечить необходимое вам сочетание компактности, сборки и тепловых характеристик.
Прямоугольные трубы особенно привлекательны, когда конструкция ограничена или когда узким местом является воздушная сторона. Общие случаи использования включают в себя:
Совет: Если ваша команда дизайнеров продолжает спорить со словами «нам нужно больше мощности, но мы не можем увеличить катушку», обычно именно в этот момент в разговор вступают прямоугольные профили.
Давайте примем решение на практике. Вот сравнительная таблица, которую отделы закупок и проектирования могут использовать на раннем этапе:
| Фактор принятия решения | Прямоугольные трубы | Круглые трубы |
|---|---|---|
| Использование пространства | Часто силен в компактной планировке; легко штабелировать в определенной геометрии | Надежный, но требует лишнего места в тесных прямоугольных конвертах. |
| Потенциал интерфейса Fin | Плоские стороны могут помочь добиться постоянного контакта, если они соответствуют конструкции плавников. | Общие стандарты; инструменты для плавников широко доступны |
| Выравнивание сборки | Профиль может уменьшить вращение и улучшить повторяемость позиционирования. | Вращение не ограничено по своей сути, если его не обеспечивают приспособления. |
| Доступность цепочки поставок | Лучше всего со специализированными производителями; обеспечить работоспособность и допуски | Широкая доступность; много поставщиков |
| Чувствительность спецификации | Выше — небольшие изменения в углах, радиусах или стенах могут иметь большее значение. | Ниже — стандарты и взаимозаменяемость являются общими. |
| Прогнозируемость затрат | Может быть конкурентоспособным по объему; зависит от сплава, процесса и допусков | Часто предсказуемо из-за товарного масштаба |
Когда система работает неэффективно, команды часто винят в первую очередь «форму трубы». На самом деле производительность зависит от нескольких переменных, которыми вы можете управлять. Если вы оцениваете прямоугольные трубы, сосредоточьтесь на следующем:
В лучших проектах прямоугольные трубы рассматриваются как часть системы: труба + ребро + метод соединения + условия эксплуатации. Вот откуда берутся победы.
Большинство проблем с поставщиками возникает из-за того, что характеристики трубки «достаточно близки» для предложения, но недостаточно точны для производства. Используйте этот контрольный список, чтобы предотвратить повторные котировки, задержки и несоответствия:
Совет по закупкам: попросите инженеров предоставить список «критических для сборки» компонентов. Если допуск влияет на вставку ребер, паяные зазоры или посадку приспособления, он должен быть указан в спецификации покупки, а не скрыт во внутренних чертежах.
Прямоугольные трубы часто используются там, где важны точность и повторяемость. Ниже приведены проверки качества, которые защитят вас от остановок линии и утечек:
Если ваш проект имеет высокую цену отказа (хладагенты, опасные среды, труднодоступные установки), рассматривайте качественную документацию как требование, а не «приятно иметь».
Даже если прямоугольные трубы идеальны на бумаге, проект все равно может потерпеть неудачу из-за разногласий в цепочке поставок. Несколько практических способов снизить риск:
Последовательность важнее совершенства. Трубка, которая «идеальна» в одной партии и немного отличается в следующей, хуже, чем трубка, которая постоянно находится в пределах четко определенного окна допуска.
Если вы покупаете прямоугольные трубы для теплопередачи, работа с производителем, который разбирается в термических сборках, облегчит вашу жизнь, потому что они знают, что на самом деле идет не так в производстве: посадка ребер, консистенция пайки, размерный сдвиг, деформация при транспортировке и пробелы в документации.
Теплопередающие трубки Sinupower Changshu Ltd.специализируется на решениях для трубок для теплопередачи, включая прямоугольные трубы, предназначенные для теплового оборудования и змеевиков. Преимущество партнерства со специализированным поставщиком заключается не только в том, «сможете ли вы это сделать», но и в том, «можете ли вы обеспечить единообразие» на протяжении всех производственных циклов, сохраняя при этом ваши спецификации, ожидания проверок и ритм поставки.
Принесите им свой чертеж, условия эксплуатации и ограничения сборки (особенно допуски, влияющие на вставку и соединение ребер). Чем четче функциональные требования, тем быстрее вы сможете прийти к стабильной конструкции трубки, которая впоследствии не удивит вашу производственную команду.
Вопрос: Всегда ли прямоугольные трубы более эффективны, чем круглые?
О: Не автоматически. Производительность зависит от всей конструкции — воздушного потока, геометрии ребер, внутреннего потока, толщины стенок и качества соединения. Прямоугольные трубы могут быть хорошим вариантом, когда вам нужна компактная компоновка или лучший контроль выравнивания сборки.
Вопрос: Какова самая большая ошибка при выборе прямоугольных труб?
A: Неопределенные допуски. Если ширина/высота, скручивание, детали углов или состояние поверхности не определены, вы можете получить трубы, которые «соответствуют предложению», но не могут быть собраны.
Вопрос: Увеличивают ли прямоугольные трубы перепад давления?
О: Могут, в зависимости от внутренней геометрии и условий потока. Правильная конструкция может сбалансировать перепад давления и теплопередачу, но вам следует оценить целевые показатели системы (мощность вентилятора или мощность насоса), а не гадать, основываясь только на форме.
Вопрос: Что мне следует сказать поставщику, чтобы избежать проблем с пайкой или соединением?
Ответ: Расскажите о методе соединения (пайка, сварка, механическое расширение и т. д.), требуемой чистоте поверхности и любых критических размерах, влияющих на контроль зазора. Надежность объединения часто более чувствительна к чистоте и последовательности, чем ожидают команды.
Вопрос: Как узнать, подходит ли мое приложение для прямоугольных труб?
О: Если вы ограничены в пространстве, испытываете затруднения с постоянством контакта ребер или пытаетесь уменьшить вариативность сборки, стоит обратить внимание на прямоугольные трубы. Лучший следующий шаг — сравнить прототипы или результаты моделирования с использованием реальной геометрии катушки.
Если вы оцениваете прямоугольные трубы для новой конструкции теплообменника или пытаетесь починить существующий змеевик, который не работает, не делайте ставку на «достаточно близкие» характеристики. Внесите в таблицу свои размеры, допуски, условия работы и метод соединения и согласуйте конструкцию трубы, чтобы ваша производственная линия могла бесперебойно работать.
Хотите более быстрый и понятный процесс цитирования и меньше сюрпризов в пробных сборках?связаться с намии поделитесь своим рисунком и деталями применения — вы в будущем (и ваша производственная команда) будете вам благодарны.
