Почему плоскоовальные трубки — разумное решение для компактного и высокопроизводительного охлаждения?

Если вы когда-либо пытались достичь более жесткой цели по отводу тепла, не увеличивая при этом толщину сердцевины радиатора (или стоимость спецификации), вы, вероятно, сталкивались с теми же головными болями: недостаточная площадь поверхности, слишком большой перепад давления, непостоянные размеры трубок, проблемы с соединением ребер после пайки и кошмарный сценарий — отказы на месте эксплуатации, вызванные утечками. Плоские овальные трубычасто выбираются для решения именно этих ограничений, но только тогда, когда геометрия, метод производства и контроль качества соответствуют применению.

Абстрактный

Оглавление

Контур

1. Болевые точки:
   • Тепловые узкие места в ограниченном пространстве
   • Конфликт падения давления и целевого расхода
   • Утечки, дефекты пайки и несоответствующие размеры.
2. Геометрия:
   • Улучшения площади поверхности и контакта ребер
   • Преимущества упаковки в тонких сердцевинах
   • Компромиссы: целостность шва, чистота и контроль допусков.
3. Спецификация:
   • Обязательные рисованные выноски
   • Выбор материала и коррозия
   • Требования к тестированию, которые уменьшают количество сбоев на местах
4. Исполнение:
   • Контрольные точки контроля качества и критерии приемки
   • Таблица режимов отказов для сортировки первопричин
   • Контрольный список запросов предложений для сокращения времени выборки

Болевые точки покупателя, адрес плоских овальных трубок

Большинство проблем с подбором и проектированием трубок радиатора не являются «загадками» — это предсказуемые столкновения между целевые показатели производительности и пределы упаковки.Плоские овальные трубыпоявляться в шорт-листе, когда покупателям нужно решить одну (или несколько) из этих болевых точек:

• Недостаточная теплопередача при имеющейся толщине сердцевины:нужно более эффективное взаимодействие поверхности с ребрами без углубления радиатора.
• Цели расхода для борьбы с падением давления:Улучшенные тепловые характеристики ничего не значат, если насос не может поддерживать требуемый расход.
• Снижение веса:особенно в автомобильных и мобильных системах, где каждый грамм подвергается сомнению.
• Риск утечки и гарантийные обязательства:качество шва, совместимость пайки и чистота могут повлиять на надежность или снизить ее.
• Проблемы с доходностью производства:Изменение размеров приводит к несоответствию ребер, образованию пустот при пайке и выступам отходов.
• Коррозионные и смешанные металлические конструкции:гальванические пары и плохая подготовка поверхности ускоряют отказы в суровых условиях.

Практический вывод:Плоские овальные трубымогут быть надежным решением, но они не «автоматически исправляют» качество или системный дизайн. Они вознаграждают хорошие спецификации и наказывают за расплывчатые покупки.

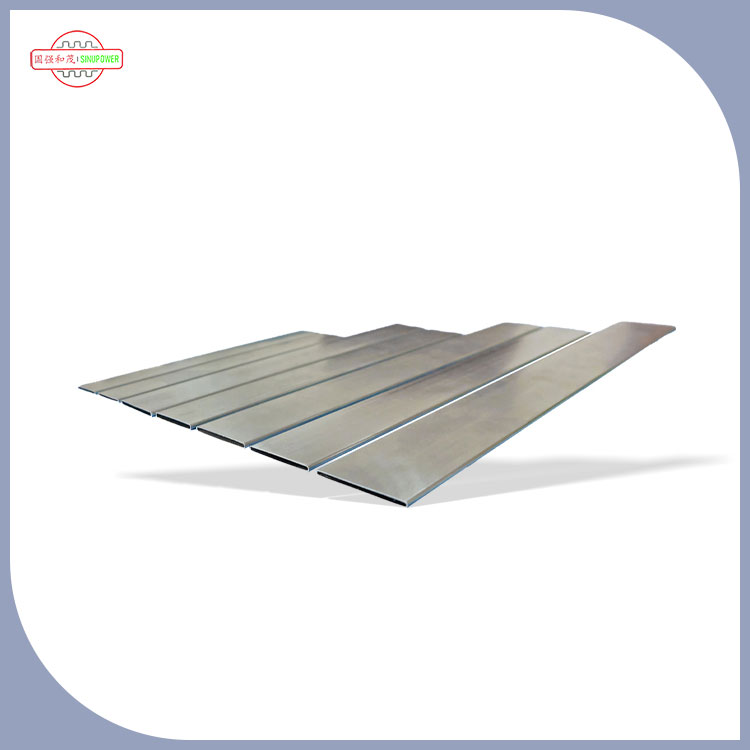

Что меняется, когда трубка становится «плоскоовальной»

«Плоскоовальный» профиль не просто косметический — он меняет то, как трубка соединяется с ребрами, как воздух проходит через сердцевину, и как тепло передается от охлаждающей жидкости во внешнюю среду.

• Более эффективная площадь контакта плавников:более плоские стороны обычно обеспечивают более равномерную площадь соединения, чем круглая трубка, что может улучшить тепловые пути при правильном подборе конструкции ребер.
• Лучшая упаковка в тонких сердцевинах:профиль может помочь проектировщикам разместить больше рядов труб или оптимизировать шаг ребер без увеличения размера сборки.
• Потенциал для улучшения характеристик воздушной стороны:В зависимости от геометрии ребер и жалюзи теплообмен со стороны воздуха может быть улучшен, сохраняя при этом управляемое сопротивление воздушному потоку.
• Повышенная чувствительность к допускам и целостности шва:преимущества быстро исчезнут, если толщина стенок или качество швов различаются в зависимости от партии.

Как определить плоские овальные трубы без дорогостоящих переговоров

Если в вашем запросе цен указано «плоскоовальная трубка для радиатора», вы получите десять предложений и одиннадцать интерпретаций. Самый быстрый способ разрезать Риск состоит в том, чтобы указать, что на самом деле контролирует производительность и надежность.

Контрольный список спецификаций, который можно вставить в запрос предложения

• Размеры профиля трубы:большая ось, малая ось и угловой радиус (приложите чертеж или эскиз сечения).
• Толщина стенки и допуск:включать целевую толщину и допустимые отклонения.
• Длина, допуск на обрезку и конечное состояние:контроль заусенцев, прямоугольность концов и требования к обращению.
• Материал и характер:укажите семейство алюминиевых сплавов или требуемые свойства (теплопроводность, коррозионная стойкость, формуемость).
• Метод шва/сварки:определить, сварена ли труба и какая приемка шва требуется (визуальная + проверка герметичности + прочность).
• Состояние поверхности:требования к чистоте при пайке, а также любые потребности в нанесении покрытий или обработке поверхности.
• Условия эксплуатации:тип охлаждающей жидкости, максимальное давление, импульсы давления, диапазон температур и коррозионная среда.
• Тесты и записи качества:метод испытания на утечку, план отбора проб, отслеживаемость и формат отчета о проверке.
• Упаковка и обработка:антидеформационная упаковка, защита от влаги и критерии повреждения по прибытии.

Практичная таблица «обязательных вопросов» для покупателей

Контроль качества, который фактически предотвращает утечки и брак.

Покупатели часто слышат фразу «строгий контроль качества» в каждом предложении. Разница заключается в том, связан ли контроль качества с предотвращением сбоев. ДляПлоские овальные трубы, наиболее значимые контрольные точки обычно включают в себя:

• Входная проверка материалов:стабильный сплав/закал и отслеживаемость снижают изменчивость на последующих этапах производства.
• Контроль размеров в процессе:Стабильность профиля во время формовки и сварки является основой текучести.
• Контроль шва:Непрерывность шва, постоянство провара и дефекты поверхности являются ранними индикаторами риска утечки.
• Тестирование на утечку:испытания на утечку воздуха на основе давления (или их эквивалент) выявляют дефекты перед отправкой.
• Проверка чистоты и остатков:особенно важно, когда вашим следующим шагом будет пайка или соединение с использованием флюса.
• Контроль упаковки:тонкостенные трубы легко деформируются; Повреждение при транспортировке становится скрытым металлоломом во время сборки.

Распространенные поломки и как их предотвратить

Когда радиатор выходит из строя, в первую очередь винят трубку, но основной причиной могут быть дефекты в технических характеристиках, несовместимость пайки, повреждения при обращении или коррозия из-за конструкции, состоящей из смешанных металлов. Эта таблица поможет вам быстро отсортировать проблемы.

Где лучше всего работают плоские овальные трубки

Плоские овальные трубыобычно используются, когда вам нужны высокие тепловые характеристики в компактном сердечнике, и вы можете контролировать процесс изготовления и соединения. Типичные зоны, пригодные для использования, включают в себя:

• Автомобильные радиаторы:баланс отвода тепла, веса, ограничений по упаковке и постоянства объема производства.
• Сердечники нагревателей и теплообменники систем отопления, вентиляции и кондиционирования воздуха:компактные сборки с высокими требованиями к герметичности и повторяемости.
• Промышленные системы охлаждения:где стабильная производительность и длительный срок службы имеют большее значение, чем минимальные первоначальные затраты.
• Специальные приложения для охлаждения:когда профиль трубки помогает соответствовать уникальной конструкции ребер или пути воздушного потока.

Лучшие проекты лечатПлоские овальные трубыкак компонент системы, а не товар. Именно такое мышление мешает «дешевая трубка, дорогой отказ».

Как работать с поставщиком как инженер, а не игрок

Надежные отношения с поставщиками начинаются с общего технического языка. Вот упрощенный рабочий процесс, который сокращает циклы выборки:

1. Поделитесь простым рисунком заранее:поперечное сечение, допуски, длина и конечное состояние.
2. Определите приемочные тесты:метод испытания на утечку и критерии «прошел/не прошел» до предложения, а не после испытаний.
3. Согласуйте процесс присоединения:пайка, сварка или другие этапы сборки, которые влияют на состояние и чистоту поверхности.
4. Запросить небольшую пилотную партию:создайте несколько ядер и проверьте: устойчивость к утечкам, давлению, термической и размерной стабильности.
5. Ожидания по прослеживаемости блокировки:Маркировка партии или документация партии делают возможным анализ первопричин.

Если вы оцениваете поставщиков, полезно выбрать того, который уже ориентирован на производство трубок для теплопередачи, а не на производство «Обычные металлические трубы». Например,Теплопередающие трубки Sinupower Changshu Ltd. позиционирует свое производство вокруг решения для трубок радиаторов и теплообменников, включая плоскоовальные и сварные трубы, используемые в системах охлаждения. Самая практическая причина этого проста: команды, живущие в этой нише, склонны понимать реальные причины неудач. (утечки, проблемы со склеиванием, деформация) и строить свой контроль качества вокруг их предотвращения.

Часто задаваемые вопросы

Вопрос 1:Плоско-овальные трубы или круглые трубы для радиаторов?

Плоскоовальные профили часто выбираются из соображений эффективности упаковки и преимуществ контакта ребер в компактных сердечниках, в то время как круглые трубы могут быть проще в некоторых производственных установках. Лучший выбор зависит от конструкции вашего плавника, ограничений в пространстве и последовательности, которую вы можете удерживать все производственные партии.

Вопрос 2:Сварные плоские овальные трубы для радиаторов?

Сварные конструкции могут обеспечить высокие эксплуатационные характеристики, если целостность шва тщательно контролируется и проверяется испытаниями на герметичность. Если ваша система видит циклическое воздействие высокого давления, убедитесь, что критерии приемлемости шва и методы испытаний четко определены в спецификации на закупку.

Вопрос 3:Что включить в запрос предложения на плоскоовальные трубы?

Как минимум: размеры профиля с допусками, толщина стенки, требования к материалу, метод и критерии испытания на герметичность, чистота. ожидания в отношении пайки и требования к упаковке/обработке для предотвращения деформации.

Вопрос 4:Как уменьшить утечки после пайки?

Сосредоточьтесь на чистоте, совместимости состояния поверхности с вашим процессом пайки, стабильных размерах трубок (для плотного прилегания ребер), и тестирование на утечки в соответствии с реальностью вашего производства, а не просто общее заявление «QC пройден».

Вопрос 5:Аспекты коррозии плоскоовальных трубок?

Риск коррозии зависит от окружающей среды, химического состава охлаждающей жидкости и границ раздела смешанных металлов. Согласуйте выбор сплава и любую стратегию нанесения покрытия с реальными условиями эксплуатации и уточните, связано ли ваше применение с воздействием соли, влажности или агрессивных сред.

Закрытие и следующие шаги

Плоские овальные трубыможет стать важным обновлением, когда вам нужна компактная упаковка, улучшенные тепловые характеристики и надежная стабильность производства —но толькокогда указаны спецификации труб, целостность швов и контрольные точки контроля качества. достаточно ясно, чтобы устранить двусмысленность.
