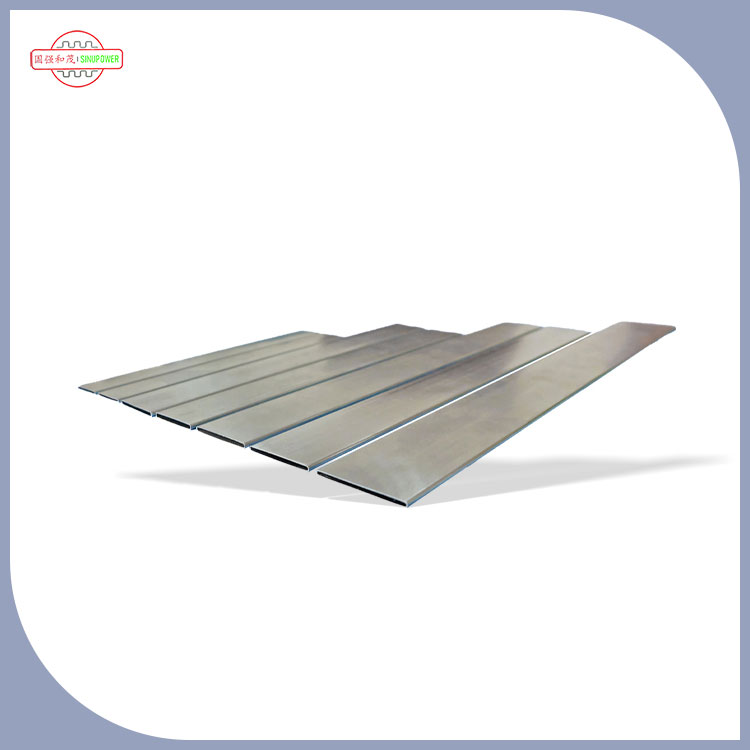

Теплопередающие трубки Sinupower Changshu Ltd.училсяТрубки «песочные часы» для радиаторовв отношении стабильности потока и теплового поведения в компактных системах теплообмена, где геометрия напрямую влияет на взаимодействие тепла и жидкости внутри сети труб.
В последние годы дискуссия о геометрии трубок в тепловых системах вышла за рамки простого выбора формы и перешла к более глубоким вопросам производительности, обусловленной физикой. Среди этих геометрий профиль песочных часов привлек внимание, потому что он кажется простым, но одновременно меняет несколько взаимодействующих переменных — скорость потока, распределение давления, характер турбулентности и воздействие на поверхность. Вместо того, чтобы действовать как пассивный канал, трубка становится активной частью механизма теплообмена.
Отличительной чертой трубок «Песочные часы» является зауженная средняя часть. Эта «талия» — не просто структурная вариация; это меняет поведение жидкости на фундаментальном уровне.
Когда жидкость попадает в более широкую впускную секцию, она немного замедляется, затем ускоряется, проходя через суженную среднюю зону, прежде чем снова расшириться на выходе. Этот непрерывный цикл ускорения и замедления создает динамический профиль потока, который сильно отличается от прямых цилиндрических трубок.
С практической точки зрения такая форма обеспечивает контролируемую нестабильность — достаточную для улучшения перемешивания, но недостаточную для того, чтобы вызвать разрушительные потери из-за турбулентности.
Взаимосвязь между скоростью и давлением имеет решающее значение для понимания того, почему эта геометрия эффективна. Когда жидкость движется в более узкую секцию:
- Скорость увеличивается
- Снижается статическое давление
- Локальная кинетическая энергия возрастает.
Как только жидкость выходит из сужения, происходит обратный процесс. Такое повторяющееся циклическое изменение давления помогает разрушить тепловые пограничные слои, которые обычно прилипают к внутренним стенкам трубы.
Еще одним тонким эффектом является изменение способа «контакта» жидкости с внутренней поверхностью. В однородных трубках слои жидкости могут расслаиваться, ограничивая взаимодействие между основным потоком и стенками. Форма песочных часов нарушает это наслоение, увеличивая частоту контакта и улучшая постоянство теплопередачи.
Физику трубок «песочные часы» для радиаторов можно объяснить, используя упрощенные принципы гидродинамики, не требуя сложного математического моделирования.
Принцип непрерывности гласит, что для несжимаемого потока:
Площадь поперечного сечения × скорость = константа
Когда трубка сужается в центре, жидкость должна ускоряться, чтобы поддерживать скорость потока. Это ускорение — не просто численное изменение — оно изменяет распределение энергии по полю потока.
Принцип Бернулли помогает объяснить энергетический сдвиг:
- На более широких участках: более высокое давление, более низкая скорость.
- При узкой талии: меньше давление, выше скорость.
Это переменное энергетическое состояние помогает улучшить теплообмен, поскольку оно постоянно меняет способ передачи тепла между слоями жидкости.
Хотя макроскопически поток может казаться гладким, в переходных зонах между широкими и узкими участками образуются мелкомасштабные возмущения. Эти микровихри:
- Уменьшить застойные тепловые зоны
- Повышение эффективности смешивания
- Чаще обновляйте пограничные слои.
В результате получается более активный термоинтерфейс, не требующий внешнего механического перемешивания.
В системах теплообмена эффективность часто ограничивается не только проводимостью материала, но и тем, насколько эффективно тепло может перемещаться от жидкости к поверхности, а затем в окружающую среду.
ГеометрияТрубки «песочные часы» для радиаторовнапрямую устраняет это ограничение.
| Особенность | Поведение прямой трубы | Поведение трубки «песочные часы» |
| Схема потока | Равномерный, ламинарно-доминантный | Переменные зоны ускорения |
| Пограничный слой | Стабильный и толстый | Часто нарушается |
| Консистенция теплообмена | Умеренный | Более однородный по длине |
| Поведение под давлением | Стабильное падение | Циклическое изменение |
| Эффект смешивания | Ограниченный | Улучшенное микромикширование |
Эта таблица показывает, что преимущество — это не какой-то один фактор, а комбинация множества взаимодействующих физических изменений.
В практических тепловых системах это приводит к более стабильному регулированию температуры в условиях переменной нагрузки, особенно в средах, где подвод тепла непостоянен.
Часто предполагается, что выбор материала доминирует над тепловыми характеристиками. Однако геометрия может иметь не меньшее влияние.
Ключевым ограничением во многих тепловых системах является пограничный слой — тонкая область возле стенки трубы, где жидкость движется медленно. Этот слой действует как тепловой барьер.
Сужение талии периодически дестабилизирует этот слой. По мере того, как жидкость ускоряется через узкую область, силы сдвига увеличиваются, утончая пограничный слой и улучшая скорость теплопередачи.
После прохождения сужения поток снова расширяется. Это расширение создает локализованное разделение и повторное присоединение потока, что «повторно заряжает» жидкость возле стенки. Повторный цикл улучшает общую термическую стабильность.
Теплопередающие трубки Sinupower Changshu Ltd. использует различные материалы, такие как алюминиевые сплавы, медь и композитные металлические конструкции, в зависимости от требований системы.
Выбор материала влияет на:
- Теплопроводность
- Структурная стабильность при циклическом изменении давления.
- Устойчивость к деформации в переходных зонах
В трубках «песочные часы» для радиаторов суженная область испытывает несколько более высокое механическое напряжение из-за изменений скорости. Таким образом, структурная устойчивость в области талии является решающим фактором проектирования.
Чтобы лучше понять физические различия, полезно сравнить модели поведения потока:
Прямой поток трубы:
- Предсказуемый профиль скорости
- Минимальное беспокойство
- Стабильный, но менее интерактивный теплообмен
Поток в трубке «песочные часы»:
- Повторяющееся ускорение и замедление
- Активное смешивание при геометрических переходах
- Улучшено взаимодействие со стеной.
- Более динамичный тепловой профиль
Это не означает, что одна структура повсеместно заменяет другую, но объясняет, почему некоторые тепловые системы выигрывают от более сложной внутренней геометрии.
Трубки в форме песочных часов все чаще используются в системах, где важны как экономия пространства, так и тепловая чувствительность.
Типичные среды применения включают в себя:
- Автомобильные узлы терморегуляции
- Промышленные контуры охлаждения
- Компактные теплообменники для кондиционеров.
- Узел охлаждения энергосистемы
- Создание систем климат-контроля
В каждом случае целью является не только отвод тепла, но и стабильная тепловая балансировка при переменных нагрузках.
Одним из менее заметных аспектов разработки ламп является то, как небольшие геометрические изменения влияют на стабильность системы.
Даже небольшие корректировки:
- Глубина талии
- Кривизна перехода
- Длина зоны сужения
может сместить баланс между ламинарным потоком и контролируемой турбулентностью. Это означает, что оптимизация дизайна часто является итеративной, а не статической.
Команда инженеров компании Sinupower Heat Transfer Tubes Changshu Ltd. исследовала множество конструктивных вариантов, чтобы согласовать поведение потока с различными эксплуатационными требованиями.
Растущее внимание к компактным тепловым системам подтолкнуло инженеров к переосмыслению традиционных конструкций с прямым каналом. Вместо простого увеличения площади поверхности или скорости потока современные подходы фокусируются на формировании самого поведения потока.
Структура песочных часов отражает этот сдвиг: она использует геометрию для активного влияния на движение жидкости, а не для пассивного его сдерживания.
Этот подход соответствует более широким тенденциям в теплотехнике, где эффективность достигается за счет проектирования взаимодействия, а не грубого масштабирования.
Физика, лежащая в основе сужения талии в геометрии трубы, показывает, что небольшие структурные изменения могут существенно влиять на поведение потока, постоянство теплопередачи и стабильность системы. Сочетая циклическое изменение давления, разрушение пограничного слоя и контролируемое микроперемешивание,Трубки «песочные часы» для радиаторовобеспечивают особый подход к решению проблем управления температурным режимом в компактных системах.
В этом контексте компания Sinupower Heat Transfer Tubes Changshu Ltd. продолжает исследовать, как усовершенствованные конструкции трубок могут удовлетворить меняющиеся тепловые требования в различных инженерных средах, при этом трубы Hourglass Tubes играют заметную роль в этой постоянной разработке прецизионных решений для теплообмена.
